HYDRO, UHE Cachoeira Dourada – Cachoeira Dourada/Goiás

As usinas que geram energia através do sistema hídrico são responsáveis por 65% de toda energia produzida no mercado nacional, o que a coloca como a principal fonte de geração energética. E para manter a alta performance exigida pelo segmento uma boa manutenção é de fundamental importância.

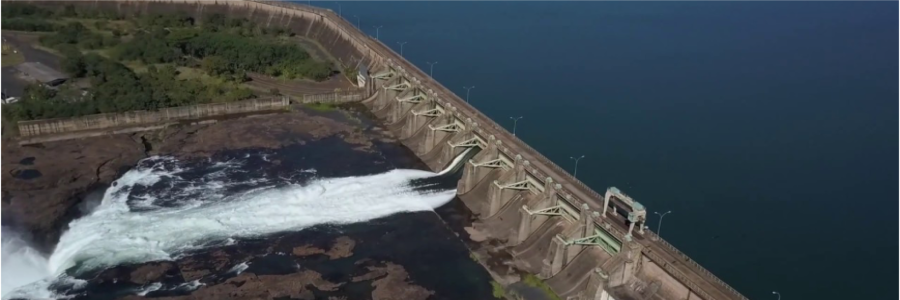

A FAW-7 foi contratada para uma rodada completa de medições, elaboração de laudos e análise de SPDA e aterramento de toda a UHE Cachoeira Dourada que está situada no rio Paranaíba, entre os municípios de Cachoeira Dourada (GO) e Cachoeira Dourada (MG). A usina opera com dez unidades geradoras distribuídas em quatro casas de máquinas ao longo do mesmo eixo, sendo sua capacidade total instalada de 658 MW.

As atividades executadas entre Março/Abril de 2020 foram:

Ensaios de impedância de aterramento a 25KHz;
Teste de continuidade por Loop;
Teste de continuidade nos condutores de descida do SPDA;
Ensaio das tensões de Passo e Toque;
Análise do Projeto e memorial de cálculo do SPDA e aterramento;
Análise e inspeção do mapa de risco e identificação de não conformidades;
Orientação para implementação das ações corretivas de acordo com as exigências técnicas e das normas vigentes (IEEE 80/2012, IEEE 81/2012, NBR 1549/2012 e NBR 5419/2015).

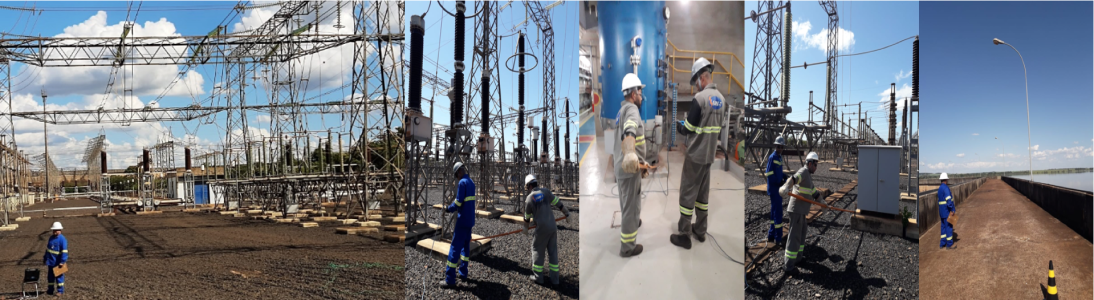

Essas atividades foram performadas nos ativos abaixo que compõem a infraestrutura da usina:



03 Casa de máquinas
02 barragens de extensão 2km
10 BAYS de 69 Kv
01 Subestação de 230 Kv
04 Instalações administrativas
05 galpões

Casa de máquinas

Os ensaios têm como objetivo principal atestar as condições do sitema de aterramento e SPDA. O foco é validar o cenário de se ter correntes de curtos circuitos, manobras, tensões e correntes induzidas e assim o sistema atue de forma a proteger as pessoas e equipamentos existentes. Todo esse trabalho é guiado pelas normas ABNT NBR 11212/2015, NBR 15749/2009 e NBR 15751/2012.

Barragem

Esse item é o mais crítico de todo o conjunto de uma unidade hidrelétrica devido à estrutura, exposição ao tempo, incidência de descargas atmosféricas, variação de temperatura, entre outros. Desta forma, se faz necessário uma inspeção visual e teste de continuidade elétrica para garantir que não haja fuga e uma vez que seja identificado possíveis falhas, deve-se realizar teste de ultrasom e termografia para localização e correção desses pontos.

As atividades executadas entre Março/Abril de 2020 foram:

Ensaios de impedância de aterramento a 25KHz;
Teste de continuidade por Loop;
Teste de continuidade nos condutores de descida do SPDA;
Ensaio das tensões de Passo e Toque;
Análise do Projeto e memorial de cálculo do SPDA e aterramento;
Análise e inspeção do mapa de risco e identificação de não conformidades;
Orientação para implementação das ações corretivas de acordo com as exigências técnicas e das normas vigentes (IEEE 80/2012, IEEE 81/2012, NBR 1549/2012 e NBR 5419/2015).
Essas atividades foram performadas nos ativos abaixo que compõem a infraestrutura da usina:



03 Casa de máquinas
02 barragens de extensão 2km
10 BAYS de 69 Kv
01 Subestação de 230 Kv
04 Instalações administrativas
05 galpões

Casa de máquinas

Os ensaios têm como objetivo principal atestar as condições do sitema de aterramento e SPDA. O foco é validar o cenário de se ter correntes de curtos circuitos, manobras, tensões e correntes induzidas e assim o sistema atue de forma a proteger as pessoas e equipamentos existentes. Todo esse trabalho é guiado pelas normas ABNT NBR 11212/2015, NBR 15749/2009 e NBR 15751/2012.

Barragem

Esse item é o mais crítico de todo o conjunto de uma unidade hidrelétrica devido à estrutura, exposição ao tempo, incidência de descargas atmosféricas, variação de temperatura, entre outros. Desta forma, se faz necessário uma inspeção visual e teste de continuidade elétrica para garantir que não haja fuga e uma vez que seja identificado possíveis falhas, deve-se realizar teste de ultrasom e termografia para localização e correção desses pontos.
