EXECUÇÃO DE ATERRAMENTO EM LINHA TRANSMISSÃO

Antes da execução do aterramento de uma linha de transmissão algun spontos precedem a essa execução, que são descritas pelos seguintes procedimentos até a devida execução do aterramento.

Resistividade do Solo -São técnicas de sondagem geoelétrica que investigam a distribuição vertical do parâmetro de resistividade, visto de um ponto na superfície do solo, e que são expressas pela curva de resistividades aparentes. As técnicas elétricas são adequadas para a prospecção das camadas rasas do solo, atingindo profundidades de até algumas dezenas de metros. É o método de medição mais tradicionalmente utilizado no âmbito da engenharia elétrica, e baseia-se na injeção de correntes elétricas no solo, por meio de dois eletrodos de corrente, e na utilização de dois eletrodos de potencial para a medição das diferenças de potenciais produzidas no solo pela circulação da corrente injetada.

PROJETO DE ATERRAMENTO

O projeto dos aterramentos das estruturas de uma LT deve ser precedido pelas atividades de levantamento das informações necessárias para a sua elaboração. O projeto inicia-se com o levantamento de informações que subsidiam o planejamento da campanha de sondagens geoelétricas a ser realizada, com a determinação dos equipamentos e das técnicas de medição a serem utilizados:

Localização e identificação das torres ao longo da LT em coordenadas geográficas);
Investigação prévia da estrutura geológica regional, com a classificação dos tipos de solo existentes por meio de investigações visuais, sondagens geotécnicas, mapas cartográficos de solo e levantamentos geofísicos da região de implantação da LT;
Emissão de uma especificação da campanha de medições de resistividades aparentes do solo a ser realizada.

A seguir são apresentadas informações preliminares para a elaboração do projeto de aterramento da LT:

Topografia ao longo de todo o corredor do traçado planialtimétrico da LT e da faixa de passagem especificada;
Formas de uso e de ocupação do solo, caracterizando áreas rurais e urbanas, e de preservação ambiental;
Obstáculos existentes ao longo do traçado da LT que podem interferir na determinação das fases de contrapesos das torres;

EXECUÇÃO DO ATERRAMENTO

A profundidade mínima para o lançamento de cabos de contrapeso é de 0,60 m, sendo recomendável a profundidade de 0,90 m. Esta profundidade tem pouca influência sobre o desempenho do aterramento, sendo especificada, principalmente, para a proteção contra roubo e vandalismo.

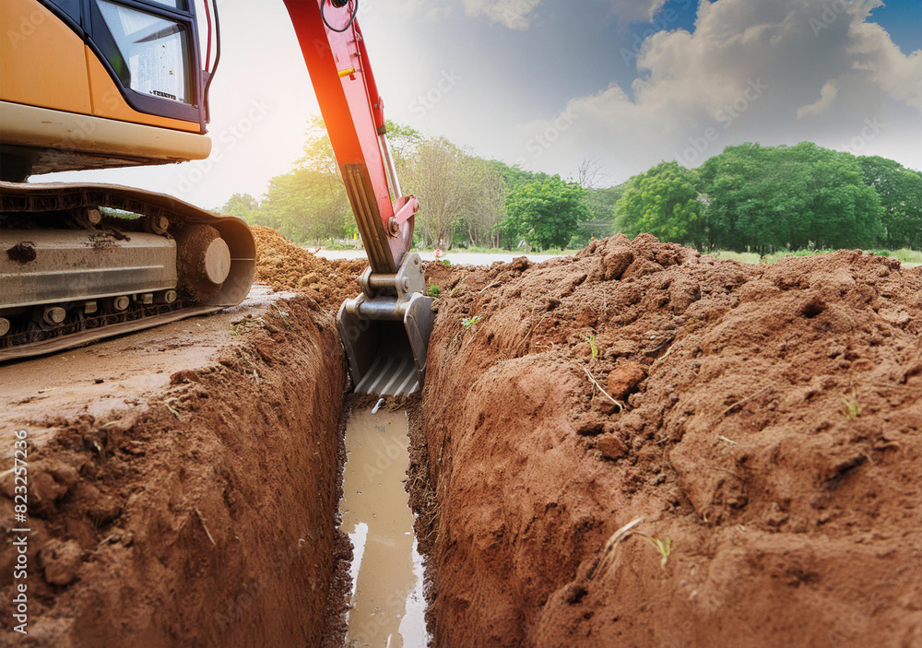

As valetas escavadas no solo devem ter largura suficiente para permitir a boa execução do serviço, e devem ser recompostas com terra compactada após o lançamento do cabo de contrapeso.
Em terrenos cultivados ou que possam ser cultivados e em cruzamentos sob estradas não pavimentadas, os cabos de contrapeso devem ser lançados a uma profundidade mínima de 1 m.
No caso de afloramentos rochosos, os cabos de contrapeso devem contornar os obstáculos. Se não houver possibilidade de desvio, o contrapeso deve ser lançado em uma valeta rasa escavada na rocha, com no mínimo 5 cm de profundidade, e fixado por meio de pinos de aço espaçados de 2 m. A valeta deve ser toda recoberta por argamassa de cimento.
O aterramento de cada estrutura não pode ser interligado com qualquer outra instalação próxima, como dutos, tubulações e correlatos. A interligação de aterramentos de linhas paralelas ou em um cruzamento pode ser adotada, caso seja demonstrada a viabilidade técnica por estudo específico.
Os condutores de aterramento que emergem na superfície do solo devem ser protegidos contra corrosão.
As ferragens de fixação dos isoladores em estruturas de concreto, madeira ou outros materiais não metálicos devem ser conectadas ao aterramento da estrutura.

MATERIAIS A SEREM APLICADOS

As características técnicas dos materiais utilizados para o aterramento de LT, inclusive para o tratamento do solo, devem estar de acordo com a ABNT NBR 16254-1.Os materiais devem ser dimensionados considerando-se as exigências térmicas impostas por diferentes condições operativas do sistema, como solicitações de falta para a terra, tipos de conexão a serem utilizadas e aspectos ambientais, como a agressividade do solo.As especificações mínimas para os condutores e hastes de aterramento utilizados nos contrapesos e anéis de aterramento de estruturas de LT são:
Fio de aço revestido de cobre, com diâmetro de 5,19 mm (4 AWG), condutividade 30 % IACS, conforme a ,
Hastes de aterramento de aço revestido em cobre, com diâmetro de 15,87 mm (5/8”), comprimento de 2 400 mm e recobrimento mínimo de 0,254 mm,
Cordoalha de aço zincado com diâmetro de 9,15 mm (3/8”), zincagem classe B e haste de aterramento de aço zincado.
Hastes cantoneira de aço com comprimentos de 1,00m, 1,5m, 2,5m fabricadas em aço 1010 e 1020 com espessuras de 1/8 e 3/16 e larguras das abas de 25mm
