ATERRAMENTO USINA SOLAR

Aterramento é  o processo de conectar um condutor ou um dispositivo elétrico à terra, efetivamente fornecendo um caminho seguro e estável para as correntes elétricas serem dissipadas a terra. Isso reduz o risco de choque elétrico, eletrocussão e incêndios causados ​​por picos de tensão inesperados ou curtos-circuitos. Um sistema de aterramento de uma UFV  tem a mesma função de um sistema de aterramento tradicional,  Isso inclui limitar os potenciais de toque e passo para os limites determinados na IEEE Std 80, essa proteção deve ser analisada nos seguintes parametros:

- Tensões de toque em todos os equipamentos dentro da cerca SPP eletricamente conectados ao  sistema de aterramento,

- A cerca deve estar aterrada para controle dos potenciais de toque que podem surgir possivelmente devido à potenciais transferíveis nas partes metalicas.

O FUNCIONAMENTO DA USINA FOTOVOLTAICA

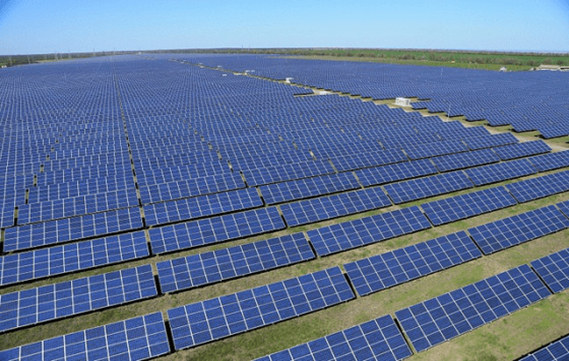

As usinas de energia solar consistem em uma série de painéis fotovoltaicos que produzem energia CC, que são então interconectados a um ponto de coleta CC comum. A energia CC é invertida para energia CA em baixa tensão e, em seguida, transformada para média tensão (comumente 11 kV a 35 kV) através de um transformador elevador de gerador adjacente (GSU) (geralmente 1 MVA a 2 MVA). Um projeto típico pode ter um ou dois inversores coletados na ordem de 1 MVA de geração solar cada, e conecte a um transformador elevador em um ponto de coleta dentro do bloco de geração.

A energia CA é coletada por meio de um sistema coletor CA de cabos de média tensão, normalmente combinando o saída de vários transformadores, às vezes por meio de aparelhagem de média tensão. Uma linha simplificada de um parte da amostra de um SPP é mostrada na Figura 1. O sistema de coleta ac é então conectado à rede elétrica em um ponto de interconexão.

O SISTEMA DE ATERRAMENTO

Os sistemas de aterramento CC e CA podem ser ligados ou podem ser funcionalmente aterrados. Onde aplicável, o National Electrical Code® (NEC®) (NFPA 70®) [B5] 4 indica que a conexão de aterramento do sistema CC deve ser feito em um único ponto no circuito CC. Em sistemas fotovoltaicos aterrados, esta conexão de aterramento do sistema é feito por meio de um dispositivo de proteção de falha de aterramento interno do inversor. Após a operação desta proteção contra falha de aterramento dispositivo, a referência de aterramento do sistema CC pode ser removida.

O sistema de aterramento SPP consiste no material de aterramento abaixo do nível (normalmente cobre nu ou cobre condutor de aço e eletrodos de aterramento), bem como objetos metálicos acima do nível interconectados, tais como como estruturas de equipamentos e postes de apoio.

Um projeto típico utiliza aterramento mínimo abaixo do nível, normalmente apenas o suficiente para fornecer ligação entre cada bloco de geração, conectando os transformadores elevadores individuais. O inversor / transformador pode utilizar um loop adicional de condutor de aterramento em torno deste equipamento. Motivos para o restante da planta equipamentos (painéis fotovoltaicos, estruturas de suporte, etc.) são frequentemente fornecidos ligando um ponto de uma fileira de painéis ao sistema de aterramento em uma extremidade. Alguns projetos também continuam uma série de aterramento ao longo da fileira de painéis acima ou abaixo do nível.

Sistema Auxiliar de Aterramento

O projeto de aterramento de uma UFV faz uso de sistemas auxiliares (como bandejas de cabos, quadros fotovoltaicos, postes de suporte, etc.) como parte do sistema de aterramento. Esses sistemas auxiliares são principalmente acima do nível e em na maioria dos casos, eles fornecem caminhos eletricamente contínuos para que a corrente seja distribuída pelo sistema de aterramento da UFV. O caminho de dissipação da corrente, precisa ser verdadeiramente eletricamente contínuo em todas as juntas e conexões de forma a fornecer segurança e proteção a pessoas e equipamentos.

Aterramento da Cerca

Na sua grande maioria toda UFV é protegida por uma cerca metálica, onde muitas vezes se tem pilar metálico ou de concreto e toda essa estrutura vai exigir um aterramento. O aterramento adicional da cerca pode não ser necessário se os postes da cerca forem metálicos e colado a qualquer material de malha de vedação, é importante também realizar um estudo do aterramento para analisar as tensões de toque da cerca que podem causar danos aos transeuntes e pessoas que possam tocar na cerca, conforme as exigências da IEEE80.

Ensaio de Resistencia de Aterramento

Em usinas fotovoltaicas com áreas acima de 3 hectares se torna impossível realizar ensaio de resistência/impedância de aterramento tendo em vista que teríamos extensões de cabos de EC e ET para ensaios superiores a 3000 metros tendo em vista a maior diagonal da UFV. Aliado a isso haveria a necessidade de uma área livre de interferências para a realização dos ensaios, com isso se deve investir em realizar uma excelente campanha de sondagem do solo e um excelente projeto conforme orienta IEC2778/2020.

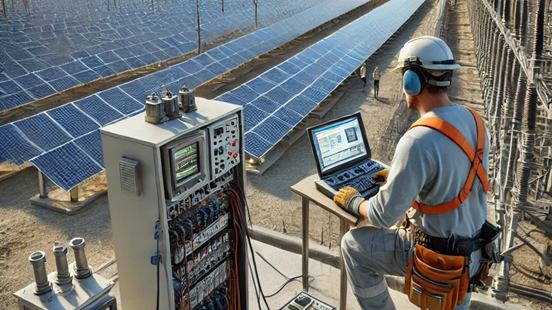

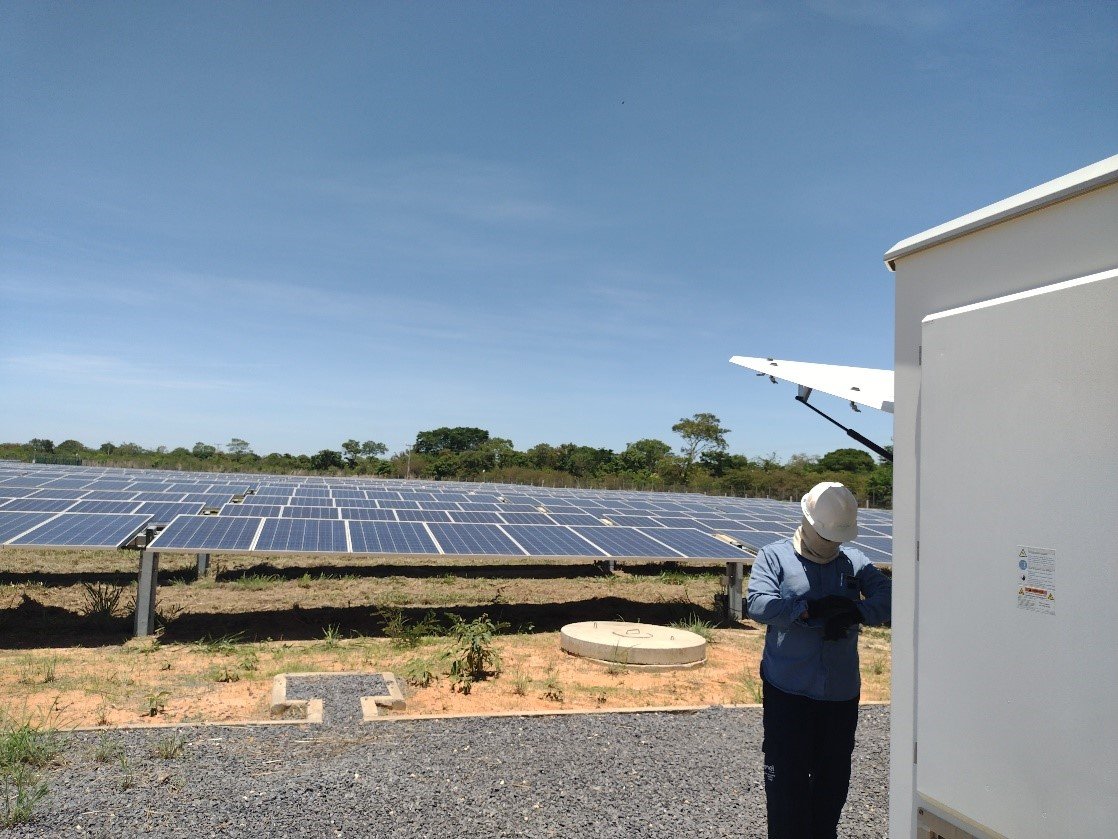

Teste de Continuidade

O teste de integridade da grade de aterramento é o método/técnica de teste mais relevante para medir as características elétricas do sistema de aterramento da UFV. O teste de integridade verifica a continuidade entre dois pontos de aterramento diferentes, dessa forma as conexões com a malha de de aterramento são verificadas, confirmando que o sistema de aterramento é capaz de transportar correntes operacionais e de falha.
