MEDIÇÃO DE CAMPO ELÉTRICO E MAGNÉTICO

Campos elétricos e magnéticos existem sempre que há fluxo de corrente elétrica – em linhas de transmissão, distribuição, cabos, fiação residencial e equipamentos elétricos. Campos Elétricos originam-se de cargas elétricas, são medidos em volts por metro (V/m) e são facilmente blindados por materiais comuns tais como madeira e metal. Campos Magnéticos são gerados pela movimentação de cargas elétricas (i.e. uma corrente), são expressos em Tesla (T), ou mais freqüentemente em militesla (mT) ou microtesla (μT). Em alguns países uma outra unidade chamada Gauss (G) é freqüentemente usada (10.000 G = 1 T). Estes campos não são blindados pela maioria dos materiais comuns, e os atravessam facilmente. Ambos os tipos de campo tem maior intensidade na proximidade da fonte e diminuem com a distância.

A medição de campo elétrico e magnético so veio a se torna importante quando a OMS- organização mundial de saúde se preocupou com os efeitos desses campo junto ao corpo humano, entre os vários documentos temos a OMS-FS.322/2007.

Ja na área de energia e a ICNIRP- International Commission on Non-Ionizing Radiation Protection e.V. trouxe os parâmetros técnicos que as empresas de energia e telefonia deveriam monitorar e acompanhar para evitar os danos a saúde publica. Nesse parâmetro o governo federal criou a LEI Lei nº 11.934 e desta veio a REN 915 e baseada nessa lei foi desenvolvida a NBR 25415/2016.

A maioria da potência elétrica opera à freqüência de 50 ou 60 ciclos por segundo, ou hertz (Hz). Próximo a certos equipamentos elétricos os valores de campos magnéticos podem ser da ordem de umas poucas centenas de microtesla. Sob linhas de transmissão campos magnéticos podem ser da ordem de 20 μT e campos elétricos podem ser de alguns milhares de volts por metro. Entretanto, os campos magnéticos médios nas casas, na freqüência de potência, são muito mais baixos, cerca de 0,07 μT na Europa e 0,11 μT na América do Norte. Valores médios de campos elétricos nas residências chegam até a algumas dezenas de volts por metro.

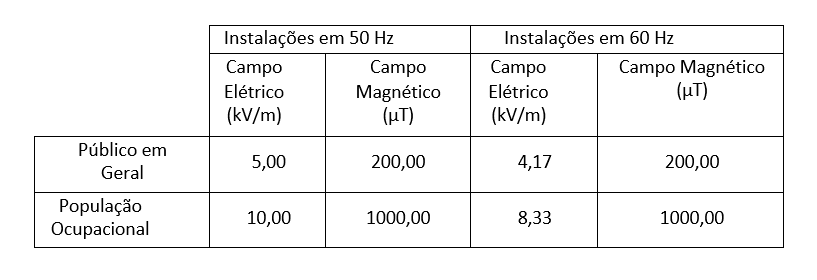

No artigo 3 da REN 915 é descrito o seguinte, fica estabelecido pela Comissão Internacional de Proteção Contra Radiação Não Ionizante – ICNIRP e recomendado pela Organização Mundial de Saúde – OMS, os Níveis de Referência para exposição do público em geral e da população ocupacional a campos elétricos e magnéticos nas frequências 50 e 60 Hz são apresentados no quadro abaixo.

Parametro Tecnico de Medição de Campo Magnético

A medição da densidade do fluxo magnético do campo magnético resultante deve ser feita com instrumentos de três eixos, exceto onde existe uma razão particular para o uso de instrumentos e um eixo. Razões para usar instrumentos de um eixo compreendem a necessidade de saber a direção do campo e o campo magnético máximo, investigar a orientação e forma da elipse do campo magnético,e quando a direção de um campo linearmente polarizado já é conhecida. O tamanho da sonda ou dos elementos sensores deve ser apropriado para variações espaciais docampo que está sendo medido. É recomendado que os elementos sensores possuam uma área de 0,01 m2 ou menor

Linhas de transmissão - Medição no limite da faixa de segurança a uma altura de 1,5 m do solo, transversalmente ao eixo da linha, no ponto de menor distância entre o condutor da fase e o solo.

Subestações e usinas - Medição no lado externo do perímetro da subestação ou usina a uma altura de 1,5 m do solo.

Parâmetro Técnicos de Medição Campo Elétrico

Os medidores de intensidade de campo elétrico consistem em duas partes, a sonda ou elemento sensor de campo, e o detector, que processa o sinal da sonda e indica o valor eficaz da intensidade do campo elétrico em unidades de volts por metro, usando um mostrador digital ou analógico. Os três tipos de medidores de campo elétrico considerados são:

a) medidor de espaço livre;

b) medidor de referência de terra;

c) medidor eletro-óptica.

Quando forem feitas medições de intensidade de campo elétrico, o observador deve ficar distante da sonda para evitar uma perturbação significante do campo onde está localizada a sonda.

Procedimento Técnico para a Realização dos Ensaios

As concessionarias de energia elétrica da área de:geração, transmissão e distribuição devem realizar os cálculos ou as medições dos campos elétricos e magnéticos referentes às suas instalações com tensão igual ou superior a 138 kV. As medições quando realizadas, devem ser executadas no período de carga pesada conforme metodologia estabelecida na NBR 25415/2016 Já os cálculos referentes aos ensaios, devem ser realizados considerando as seguintes premissas:

a) Tensão nominal da instalação;

b) Temperatura máxima admissível de projeto;

c) A distância mínima do condutor ao solo;

e) Configuração típica dos circuitos e sequência de fases associadas; e

f) Os ensaios devem ser realizados a 1,5 m de altura do nível do solo para a população em geral.

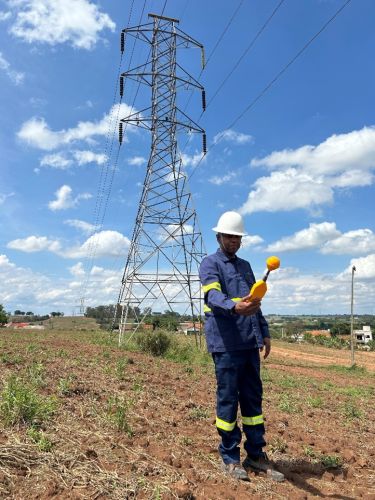

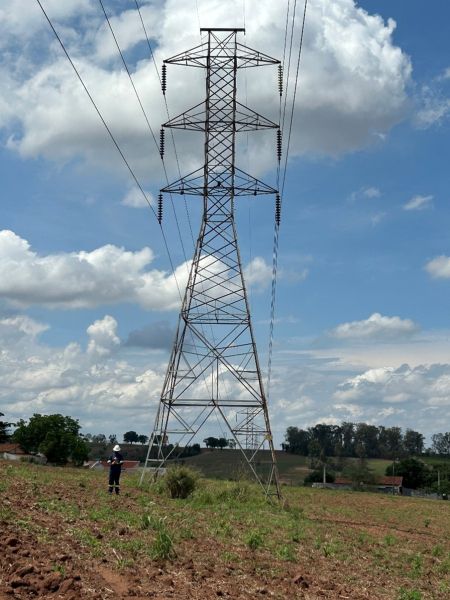

Procedimento para Ensaios em Linha de Transmissão

Nas linhas de transmissão ou de distribuição com tensão igual ou superior a 138 kV, os ensaios devem ser realizados:

— No interior da faixa de servidão, para avaliar a exposição da população ocupacional; e

— No limite da faixa de servidão a 1,5 m ( um metro e meio) de altura do nível do solo, para avaliar a exposição do público em geral.

Procedimento para Ensaios em Subestações

Nas subestações de geração, transmissão e distribuição com tensões iguais ou superiores a 138 kV, os ensaios devem ser realizados:

— No interior da subestação, para avaliar a exposição da população ocupacional; e

— No perímetro da subestação a 1,5 m (um metro e meio) de altura do nível do solo, para avaliar a exposição do público em geral.
