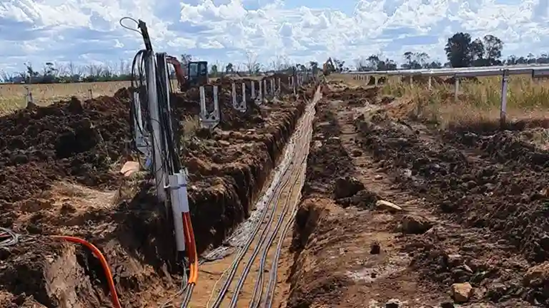

Como surgiu essa necessidade de determina esse parâmetro elétrico, resistividade térmica, surgiu dos fabricantes de cabo isolado que se deparavam com o problema de que os cabos quando em operação produziam calor e que em contato com o tipo de solo que também produz calor pode gerar um acúmulo de calor que vai interferir diretamente na capacidade de condução de corrente do condutor a ampacidade, que com o tempo vai gerar danos mais sérios a isolação.
A FAW7 tem realizado ensaio de resistividade térmica em campo e laboratório para usinas fotovoltaicas GD e GC, linha de transmissão e parques eólicos, em 2024 já são mais 45 ensaios.
A norma IEEE 442/2017 estabelece os procedimentos de ensaios e o conceito do parâmetro elétrico Resistividade Térmica que é a relação entre o gradiente de temperatura e a quantidade necessária de calor para provocá-lo em um período é uma característica do solo; já a Resistência Térmica se define como a resistência que o meio oferece a passagem de calor. O solo é um composto de diferentes minerais, orgânicos, água e ar, a resistividade térmica de um determinado solo depende da composição do material encontrado, da sua morfologia, dos parâmetros físicos do solo, como teor de umidade, densidade e campos elétricos, potenciais espontâneos “SP” e a quantidade de vazios entre as partículas do solo que vai influenciar a resistividade de um solo.
ENSAIO DE RESISTIVIDADE TERMICA EM CAMPO

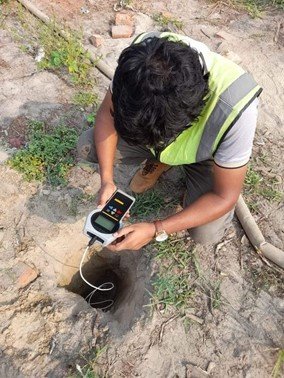

Os parâmetros para a realização desse ensaio se encontram na IEEE442/2017 que é medida inserindo-se uma sonda térmica no solo, onde uma conhecida taxa de calor em W / cm é injetada na sonda e é feito um gráfico da temperatura da interface sonda / solo versus tempo. Uma fonte de alimentação elétrica regulada e ajustável deve ser usada no modo de corrente constante, a unidade deve ser capaz de fornecer uma potência estável e constante variando de 1 W a 250 W para permitir flexibilidade do teste.
ENSAIO DE RESISTIVIDADE TERMICA EM LABORATORIO

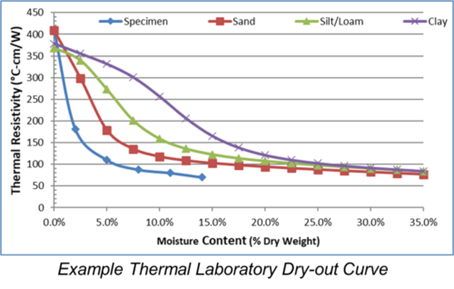

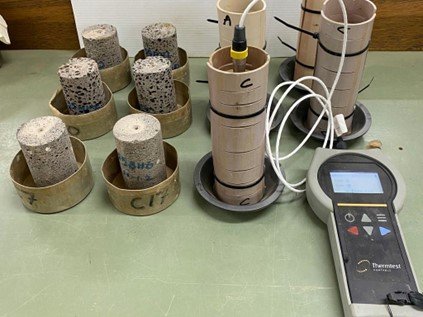

Para a realização desse ensaio a amostrada deformada deve ser preparada e compactada de acordo com os procedimentos técnicos, onde uma pequena sonda de aço inoxidável com uma relação comprimento / diâmetro de 50: 1. As partes internas da sonda incluem um elemento aquecedor e um sensor de temperatura que são eletricamente isolados um do outro e do corpo da sonda de aço inoxidável.
ENSAIO DE RESISTIVIDADE TERMICA EM CAMPO
Fonte de Alimentação - Uma fonte de alimentação CC regulada ajustável é necessária com a capacidade de fornecer pelo menos 20 W. Alternativamente, um medidor de energia digital ou analógico de até 20 W.
Monitor de Temperatura - Um instrumento digital portátil multiponto projetado para medir temperaturas com uma resolução melhor que 0,1 ° C é preferível para uso em laboratório. Potenciômetros manuais de equilíbrio com junções de referência também têm sido usados com sucesso.
