Os aterramentos das estruturas de uma linha de transmissão (LT) podem exercer diversas funções, como o escoamento para a terra das correntes de descargas atmosféricas, de faltas para a terra e induzidas nos cabos para-raios, assim como o controle das tensões de toque na base da estrutura e das tensões de passo no entorno da estrutura e ao longo dos contrapesos, quando aplicável
Quando um raio atinge uma estrutura de uma LT, a corrente se divide entre a estrutura e os cabos para-raios, sendo esta divisão de acordo com as respectivas impedâncias de surto. O produto da parcela de corrente injetada na estrutura pela sua impedância de surto resulta em uma sobretensão que se propaga até o aterramento. O aterramento e a respectiva impedância impulsiva são fatores determinantes para a determinação da elevação do potencial ao longo da estrutura, resultando em uma sobretensão imposta às cadeias de isoladores e no consequente risco da ocorrência de uma descarga disruptiva entre a estrutura e uma ou mais fases. Um baixo valor de impedância impulsiva do aterramento resulta em um coeficiente de reflexão negativo na base da torre, contribuindo para limitar a elevação do potencial ao longo da estrutura.
Medição da Resistência e Impedância de Aterramento da Estrutura

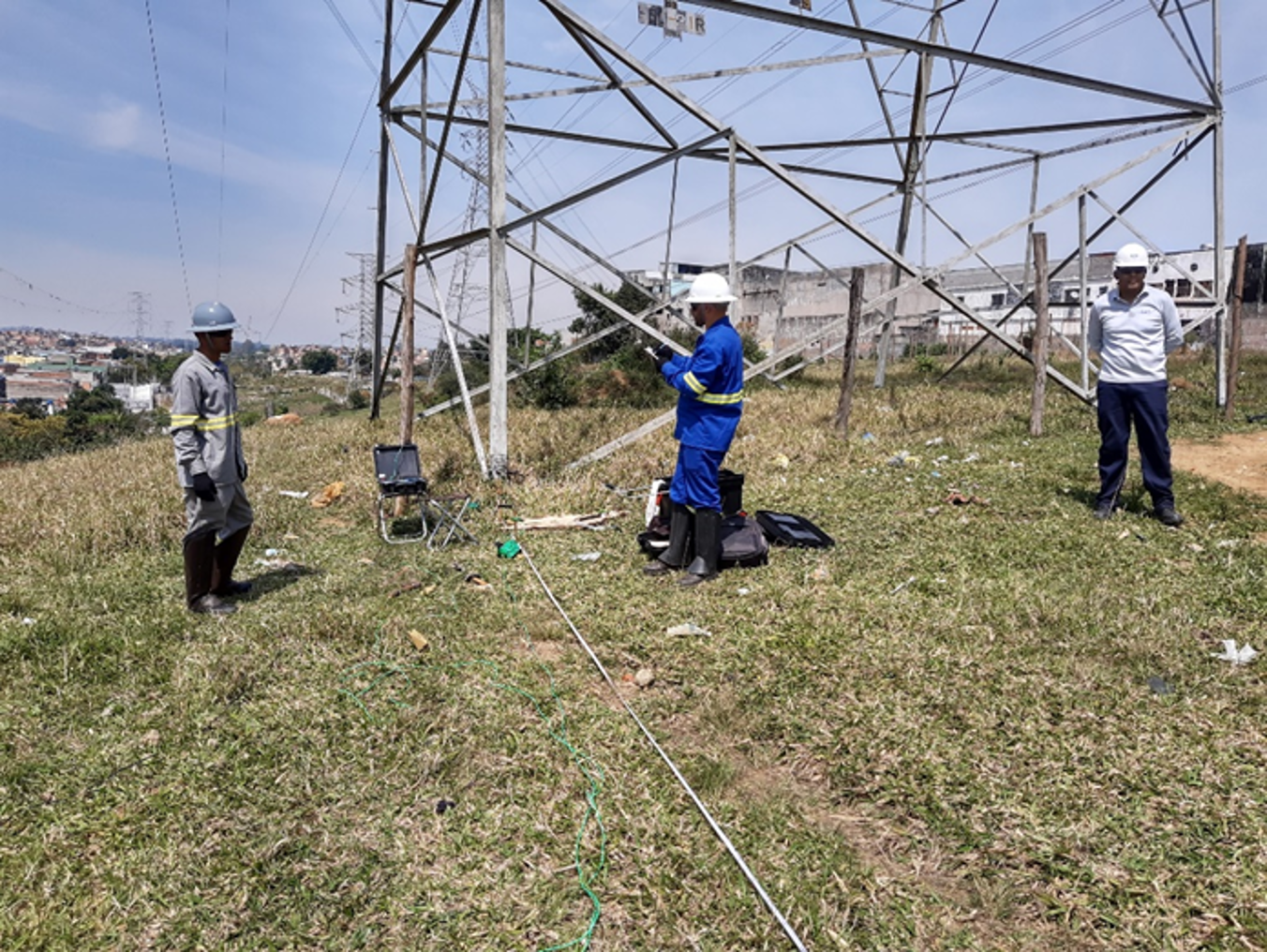

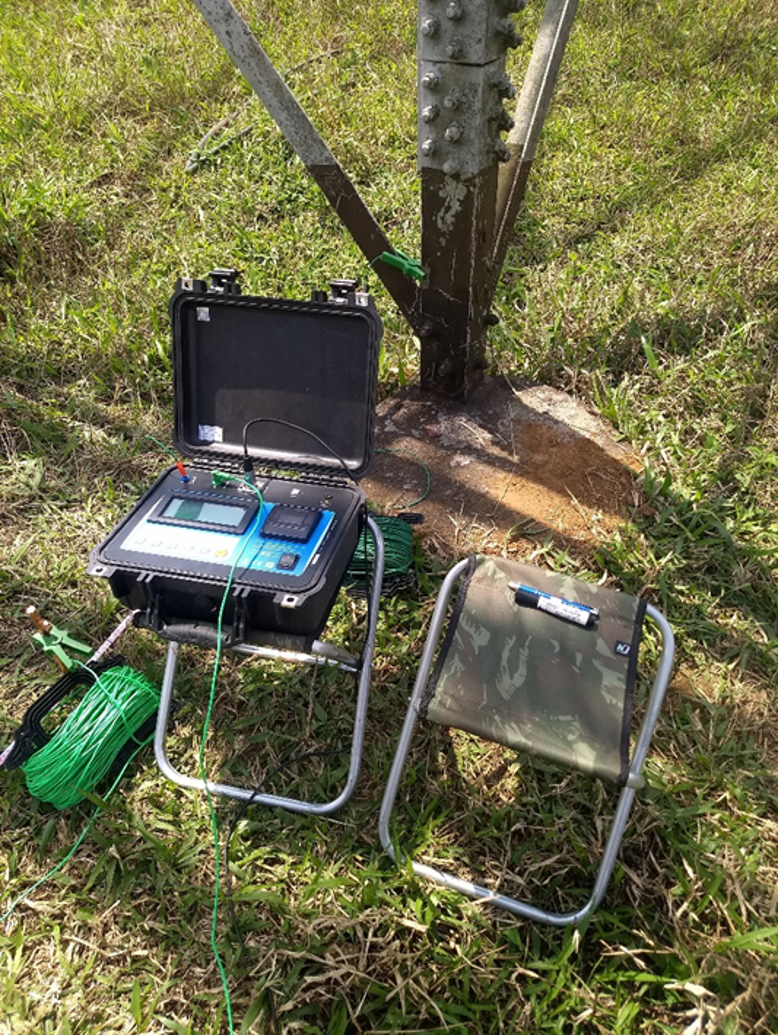

As medições devem ser realizadas pelo método da queda de potencial, conforme a ABNT NBR 15749, porém considerando as características dos aterramentos de LT. O alinhamento da medição deve ser perpendicular ao eixo da LT, com os eletrodos de corrente e de potencial no mesmo sentido, admitindo-se uma tolerância de ±15° em relação à direção perpendicular. A distância do eletrodo de corrente ao limite da faixa utilizada para lançamento do contrapeso deve ser no mínimo igual a uma vez e meia o comprimento da maior perna do contrapeso utilizado na estrutura ou a 100 m, o que for maior. As medições devem incluir um número suficiente de pontos para permitir a construção da curva de resistências aparentes, entre o limite da faixa de lançamento do contrapeso e o eletrodo de corrente.
-O eletrodo de potencial deve ser deslocado em incrementos de 10 % da distância entre os pontos de ligação dos terminais de corrente do equipamento. Este incremento não pode ser maior que 10 m.
- A medição deve iniciar no limite da faixa de lançamento do contrapeso e pode ser interrompida a 90 % da distância entre os pontos de ligação dos terminais de corrente do equipamento.
- Para a condição da LT sem cabos para-raios ou contrapesos desconectados da base da estrutura, os valores de resistência (medidos em baixa frequência) e de impedância (medido em alta frequência) podem apresentar diferenças da ordem de até 20 %.
Quando Realizar as Medições
- Durante a Construção da LT - Com a finalidade de verificar se a resistência de aterramento da fase instalada está de acordo com o valor estabelecido no projeto;
- Após a Construção da LT – Nesse fase o objetivo é atender as exigências normativa da REN 906/2021 Modulo 4 Anexo I que estabelece que a periodicidade de inspeção no sistema de aterramento de uma LT em 12 meses ao longo da sua vida útil, como medida de vistoria e manutenção.
- Procedimento de Medição – São descritos na IT FAW 058-2023 e são diferentes nos casos em que os vãos adjacentes à estrutura sob medição tenham cabos para raios instalados ou não. Os procedimentos a serem adotados em cada caso são especificos. Caso não seja obtida uma resistência de aterramento igual ou inferior ao valor máximo de projeto, deve-se instalar uma fase com maior comprimento de contrapeso.
- Em solos de alta resistividade, ou se obstáculos impedirem o lançamento das extensões de contrapesos previstas pelo projeto, pode não ser possível a obtenção do valor de resistência de aterramento especificado pelo projeto para a estrutura. Neste caso, o projetista deve avaliar e justificar a situação específica.
