SEV SONDAGEM ELETRICA VERTICAL - RESISTIVIDADE DO SOLO

São técnicas de sondagem geoelétrica que investigam a distribuição vertical do parâmetro de resistividade, visto de um ponto na superfície do solo, e que são expressas pela curva de resistividades aparentes. As técnicas elétricas são adequadas para a prospecção das camadas rasas do solo, atingindo profundidades de até algumas dezenas de metros. É o método de medição mais tradicionalmente utilizado no âmbito da engenharia elétrica, e baseia-se na injeção de correntes elétricas no solo, por meio de dois eletrodos de corrente, e na utilização de dois eletrodos de potencial para a medição das diferenças de potenciais produzidas no solo pela circulação da corrente injetada.

As SEV empregam uma fonte de tensão contínua ou de baixa frequência, e utilizam arranjos de quatro eletrodos simétricos e alinhados, cravados no solo a pequenas profundidades. Por meio dos dois eletrodos de corrente, circula uma corrente I no solo, e os dois eletrodos de potencial medem um ΔV no solo, por meio de um potenciômetro ou de um voltímetro de alta impedância. A resistividade do solo é proporcional a ΔV/I, sendo o fator de proporcionalidade uma função do arranjo empregado. A partir da relação entre a tensão medida e a corrente injetada, e de um fator k, que depende apenas

ARRANJOS DE MEDIÇÃO

Um conjunto de leituras tomadas com diferentes espaçamentos entre eletrodos resulta em um conjunto de valores que, quando plotados em um gráfico, dá origem à curva de resistências aparentes,que indica a variação deste parâmetro em função do espaçamento.

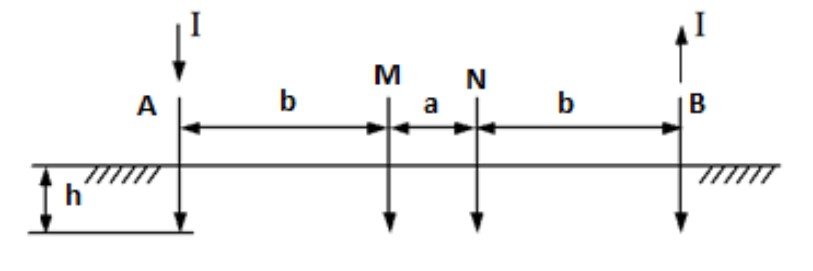

Arranjo de Schlumberger

O arranjo de Schlumberger constitui o caso geral dos arranjos simétricos de quatro eletrodos, onde o espaçamento dos eletrodos de potencial (M e N) é mantido fixo,sendo deslocados apenas os eletrodos de corrente (A e B).

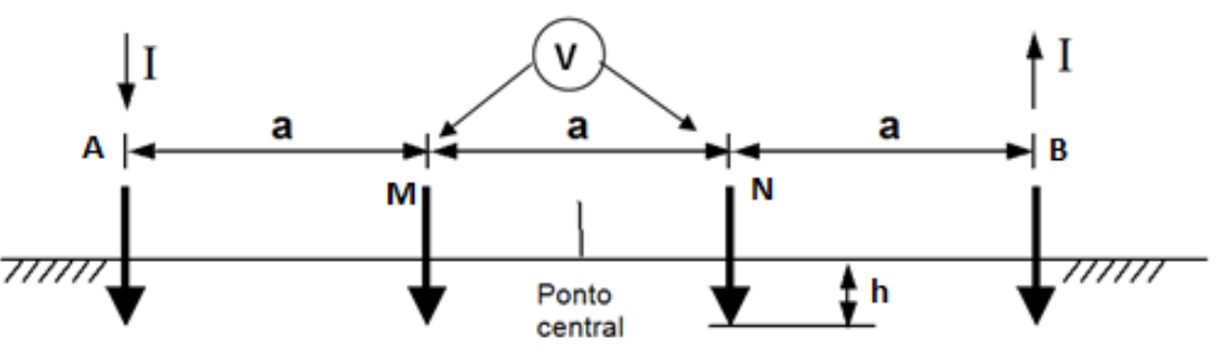

Arranjo de Wenner

Neste arranjo os quatro eletrodos são igualmente espaçados, como mostrado na Figura abaixo, onde A e B são os eletrodos de corrente e a tensão é medida entre os eletrodos M e N.

Número e Localização das Linhas de Medição

A localização dos pontos e das direções das SEV depende da geometria da área e das características locais, como topografia, interferências, obstáculos, espaço disponivel e alinhamentos de medição possíveis. Os croquis com sugestões de linhas de medições (SEV) para diferentes áreas retangulares, indicando o número mínimo de SEV, que devem ser uniformemente distribuídas nos dois eixos da área a ser prospectada. Com o aumento da área, a quantidade necessária de linhas de medição aumenta de forma quadrática, considerando que o aumento da área é função do quadrado do raio equivalente e o semivolume de solo prospectado aumenta com o cubo do raio equivalente.

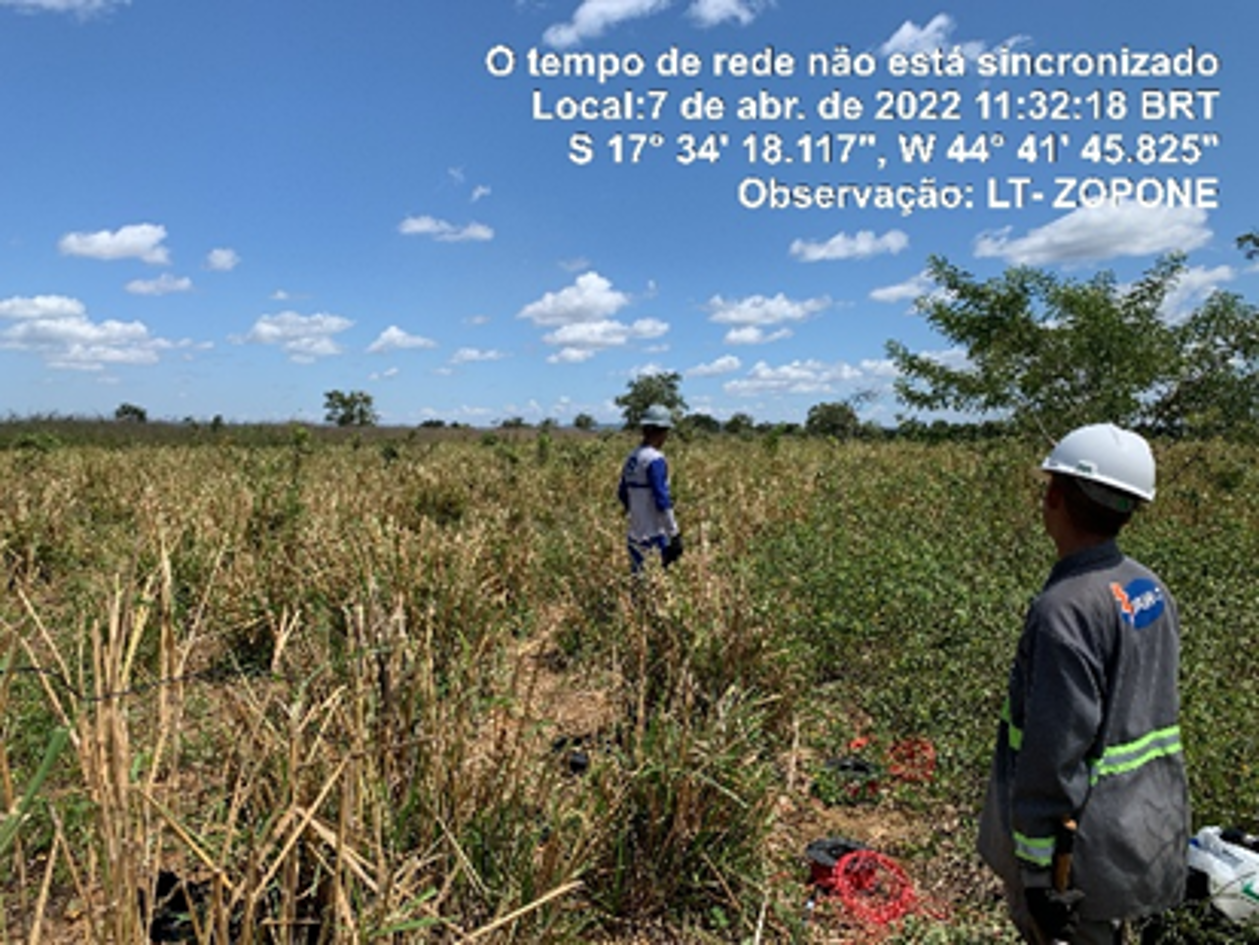

Procedimentos da Medição

Considerando a variação sazonal da resistividade das camadas superficiais do solo, é desejável que as medições sejam realizadas no período mais seco, porém, o gerenciamento dos empreendimentos normalmente impõe que a campanha de medições seja realizada no momento determinado pelo cronograma da obra, que eventualmente não coincide com o período seco do ano.

Deve-se evitar a realização de medições próximas a malhas de aterramento existentes, faixas de servidão de linhas de transmissão (que podem ter contrapesos) e quaisquer outros elementos condutores enterrados, inclusive fundações de edificações e estruturas, que possuem armaduras metálicas.

Para os projetos de aterramentos de linhas de transmissão e de parques eólicos, devem ser realizadas duas medições, em direções ortogonais, em pontos de locação de torres, não necessariamente em todas as torres, a serem determinadas pelo projeto, preferencialmente uma no sentido longitudinal ao encaminhamento da linha de transmissão e a outra perpendicular

As linhas de medição devem ser prospectadas a partir do espaçamento entre eletrodos de 1 m e prosseguir, se possível, em potências de 2 (1 m, 2 m, 4 m, 8 m,16 m, 32 m, 64 m).
